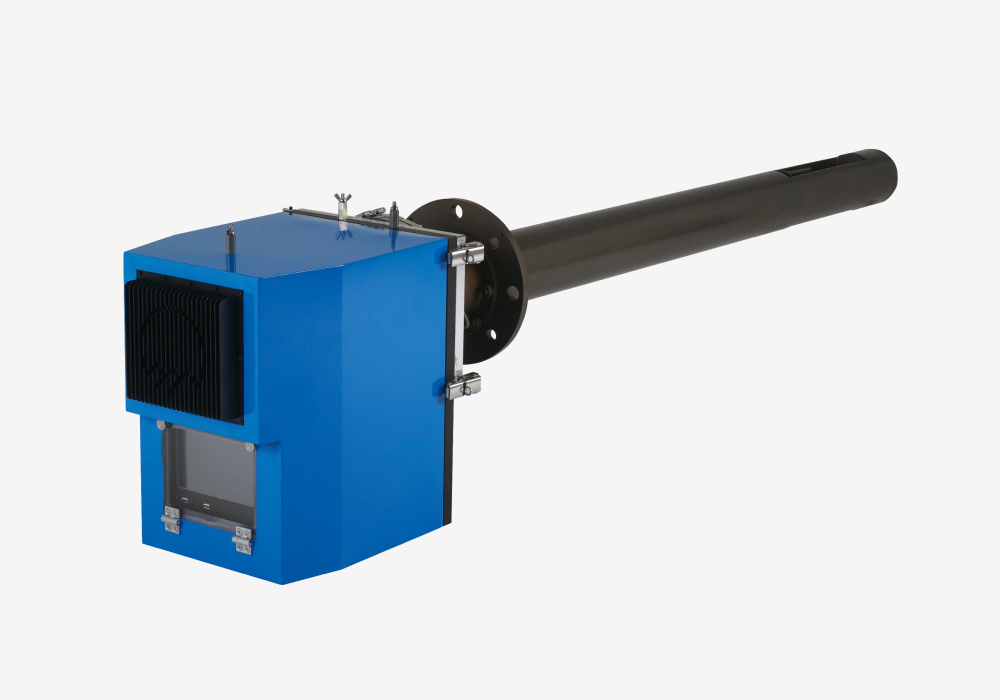

DGA-X
UV Absorption – NOx, SO₂, NH₃
مشخصات فنی
| بخش | مشخصات |
|---|---|
| اجزای قابل اندازهگیری | NO، NO₂، SO₂، NH₃ |
| اصل اندازهگیری | طیفسنجی جذب نوری تفاضلی (DOAS) |
| بازه اندازهگیری NOx | حداقل 0–40 / حداکثر 0–2000 ppm |
| بازه اندازهگیری SO₂ | حداقل 0–50 / حداکثر 0–2000 ppm |
| بازه اندازهگیری NH₃ | حداقل 0–10 / حداکثر 0–50 ppm |
| کمترین واحد اندازهگیری | 0.1 ppm |
| رانش صفر (168 ساعت) | < ±1٪ FS |
| رانش اسپن (168 ساعت) | < ±1٪ FS |
| تکرارپذیری | < ±1٪ FS |
| خطی بودن | < ±1٪ FS |
| زمان پاسخدهی | < 5 ثانیه |
جدول شرایط اندازهگیری
| پارامتر | مقدار |
|---|---|
| دمای عملکرد | 20- تا +55 درجه سانتیگراد |
| دمای گاز | کمتر از +900 درجه سانتیگراد |
جدول ارتباطات
| پارامتر | مشخصات |
|---|---|
| خروجی آنالوگ | 2 کانال، 4–20 میلیآمپر |
| خروجی دیجیتال | 4 کانال |
| ورودی دیجیتال | 2 کانال |
| نمایشگر | مانیتور 7 اینچ LCD لمسی |
| پورتها | RS232، RS422، RS485، LAN (اترنت)، HART |
| ورودی USB | دارد |
جدول ابعاد و منبع تغذیه
| پارامتر | مشخصات |
|---|---|
| ابعاد | 300×380×420 میلیمتر |
| وزن | 22 کیلوگرم |
| درجه حفاظتی | IP65 (یا IP66) |
| ولتاژ ورودی | 110 / 220 ولت AC – فرکانس 50 / 60 هرتز |
| مصرف برق | 500 وات |
جدول مشخصات پروب
| پارامتر | مشخصات |
|---|---|
| جنس | SUS 316L یا SUS 316Ti |
| طول پروب | 0.5 تا 2.5 متر |
| طول بخش اندازهگیری | 300 یا 500 میلیمتر |
| وزن پروب 1.5 متری | 20 کیلوگرم |
| وزن پروب 2.0 متری | 25 کیلوگرم |
| نرخ جریان گاز | بیش از 1 متر بر ثانیه |
| موتور پاکسازی (Purge) | لازم |
| سنسور دما | PT1000 |
جدول واحد موتور Purge
| پارامتر | مشخصات |
|---|---|
| ابعاد | 523×370×605 میلیمتر |
| وزن | 15 کیلوگرم |
| ولتاژ | 3 فاز 480 ولت AC یا تکفاز 220 ولت AC |
| مصرف برق | 1.0 تا 1.5 کیلووات |
ویژگی
- اندازهگیری در محدوده فرابنفش با طولموج پایین (200 تا 400 نانومتر) برای دقت بالا و حداقل تداخل رطوبت
- استفاده از روش طیفسنجی جذب نوری تفاضلی (DOAS) که نیاز به کالیبراسیون را حذف میکند
- امکان اندازهگیری انتخابی و همزمان دو گاز از میان NOₓ، SO₂ و NH₃
- امکان اندازهگیری جداگانه NO و NO₂ بدون نیاز به مبدل NOx
- قابلیت افزودن دستگاه کالیبراسیون گاز استاندارد (بهصورت انتخابی)
اجزای سیستم
- واحد اصلی / پروب / تابلو توزیع برق
- واحد موتور Purge / فلنج اصلی / کابلها
گزینههای انتخابی
- محافظ پروب / پروب با پوشش تفلون
- ACU (واحد کالیبراسیون خودکار)
- استاندارد حفاظتی IP66 یا NEMA 4X
- رگولاتور و شیر / گاز کالیبراسیون
گواهیها و تاییدیهها
- تاییدیه نوع (کره جنوبی)
- EPA آمریکا
- TUV آلمان
- CPA و CCEP چین
